Новинки от компании Seetru

Представляем Вашему вниманию новые серии предохранительных и переключающих клапанов.

shit_mvif

При работе с жидкостями и газами при криогенных температурах используют предохранительные клапаны самых разных размеров – от компактных до больших, рассчитанных на увеличенные объемные потоки. Для эффективной работы системы чрезвычайно важна герметичность. Надежность и герметичность (даже при низких температурах) предохранительных клапанов Leser и Seetru широко известна, поэтому они с успехом поставляются по всему миру. Мы предлагаем также технологические решения для повышения производительности и эффективности процессов. Широкий выбор кранов-переключателей и разрывных мембран, спроектированных для работы с клапанами сброса и перепускными клапанами, увеличивают сроки службы установок и систем.

В течение всего срока службы предохранительные клапаны – критически важные компоненты системы – должны работать надежно. Чтобы обеспечить их максимальную работоспособность, необходимо с самого начала внедрять программы регулярного тестирования и технического обслуживания. Опираясь на весь свой опыт и знания, компания Seetru разработала набор программ для тестирования и обслуживания всех типов предохранительных клапанов. Наше сервисное подразделение (Seetru Engineering Services) более 20 лет успешно помогает компаниям поддерживать безопасность установок, используя запатентованную технологию контроля состояния клапанов, что позволяет проводить полную техническую инспекцию с учетом факторов риска.

Предохранительные клапаны Seetru

Предохранительные клапаны Seetru для криогенных жидкостей и газов укомплектованы уплотнениями, изготовленными по фирменной технологии, и способны работать при температурах вплоть до -196оС и давлениях до 370 бар.Мы предлагаем клапаны с различными уплотнениями: «металл по металлу», из политетрафторэтилена (PTFE) (ПТФЭ), а также из PPS - пластика (полипропиленсульфид).

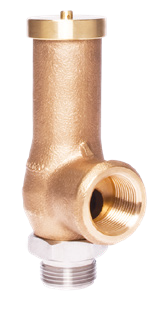

Клапаны серии 329310000

Мин. изб. давление: 53.00 бар (768.50 psi g.)

Макс. изб. давление: 370.00 бар. (5365.00 psi g.)

Диапазон температур: От -196°C до 70°C

Проходное сечение: 28.26 мм²
(диаметр входного
отверстия - 6 мм)

Входное соединение(я)(inch): 3/8” до 3/4”
Тип резьбы: BSP, BSPT, NPT

Выходное соединение(я)(inch): 3/4”
Тип резьбы: BSP, NPT

Скорость потока: 1106.00 - 7608.00 кг/ч

Материалы: Нержавеющая сталь;
Нержавеющая сталь+бронза

Материалы уплотнения: P.T.F.E, P.P.S
Сертификат испытаний: Прилагается бесплатно


Описание изделия:
Нормально-закрытый сбросной предохранительный клапан
Номинальный диаметр 6 мм.

Скорость потока:
Скорость потока, рассчитанная при 15°C и давлении 1013 мбар, приводится только для ознакомления. Подобрать клапаны, соответствующие Вашим техническим требованиям, помогут специалисты компании MViF

Примечание:
Максимальное избыточное давление не должно превышать давления настройки больше чем на 10 %
Давление открытия (изб.) составляет +10% давления настройки
Давления закрытия (изб.) составляет -15% давления настройки

Клапаны серии 93610

Мин. изб. давление: 0,30 бар (4.35 psi g.)

Макс. изб. давление: 28,00 бар. (406.00 psi g.)

Диапазон температур: От -196 °C до 250°C
(в зависимости отматериала уплотнения)

Проходное сечение: 78.50 мм²
(диаметр входного
отверстия - 10 мм)

Входное соединение(я)(inch): От 1/2”до 1,0”
Тип резьбы: BSP, BSPT, NPT

Выходное соединение(я)(inch): 1,0”
Тип резьбы: BSP

Скорость потока: От 11,70 до 398,00 норм. л/сек

Материалы: Нержавеющая сталь и бронза

Сертификат испытаний: Прилагается бесплатно


Описание изделия:
Нормально-закрытый сбросной предохранительный клапан с уплотнением «металл по металлу»
Номинальный диаметр 10 мм.

Скорость потока:
Скорость потока, рассчитанная при 15°C и давлении 1013 мбар, приводятся только для ознакомления. Подобрать клапаны, соответствующие Вашим техническим требованиям, помогут специалисты компании MViF

Примечание:
Давление начала открытия (изб.) составляет +10% давления настройки (от 0,1 до 1,0 бар)
Давления закрытия (изб.) составляет -10% давления настройки (от 0,3 до 3,0 бар)
Стабильная работа поддерживается при потоках до 50% от пропускной способности клапана
Герметичность до 90% давления настройки, оцениваемая по протоколу API 527,соответствует стандартам BS 6759 раздел 3 1984, табл.9, 2
Материалы соответствуют требованиям BAM (Германия) при работе с кислородом

Клапаны серии 93615

Мин. изб. давление: 0,30 бар (4.35 psi g.)

Макс. изб. давление: 28,00 бар. (406.00 psi g.)

Диапазон температур: От -196 °C до 250°C
(в зависимости отматериала уплотнения)

Проходное сечение: 177 мм²
(диаметр входного
отверстия - 15 мм)

Входное соединение(я)(inch): от 3/4” до 1 1/2”
Тип резьбы: BSP, BSPT, NPT

Выходное соединение(я)(inch): 1 1/2”
Тип резьбы: BSP

Скорость потока: От 22,50 до 799,00 норм. л/сек

Материалы: Нержавеющая сталь и латунь

Сертификат испытаний: Прилагается бесплатно


Описание изделия:
Нормально-закрытый сбросной предохранительный клапан с уплотнением «металл по металлу»
Номинальный диаметр 15 мм.

Скорость потока:
Скорость потока, рассчитанная при 15°C и давлении 1013 мбар, приводится только для ознакомления. Подобрать клапаны, соответствующие Вашим техническим требованиям, помогут специалисты компании MViF

Примечание:
Давление начала открытия (изб.) составляет +10% давления настройки (от 0,1 до 1,0 бар)
Давления закрытия (изб.) составляет -10% давления настройки (от 0,3 до 3,0 бар)
Стабильная работа поддерживается при потоках до 50% от пропускной способности клапана
Герметичность до 90% давления настройки, оцениваемая по протоколу API 527,соответствует стандартам BS 6759 раздел 3 1984, табл.9, 2
Материалы соответствуют требованиям BAM (Германия) при работе с кислородом

Клапаны серии 93620

Мин. изб. давление: 0,30 бар (4.35 psi g.)

Макс. изб. давление: 28,00 бар. (406.00 psi g.)

Диапазон температур: От -196 °C до 250°C
(в зависимости отматериала уплотнения)

Проходное сечение: 314.00 мм²
(диаметр входного
отверстия - 20 мм)

Входное соединение(я)(inch): От 1” до 1 1/2”
Тип резьбы: BSP

Выходное соединение(я)(inch): 2”
Тип резьбы: BSP

Скорость потока: От 55,20 до 1537 норм. л/сек

Материалы: Нержавеющая сталь и латунь

Сертификат испытаний: Прилагается бесплатно


Описание изделия:
Нормально-закрытый сбросной предохранительный клапан с уплотнением «металл по металлу»
Номинальный диаметр 20 мм.

Скорость потока:
Скорость потока, рассчитанная при 15°C и давлении 1013 мбар, приводятся только для ознакомления. Подобрать клапаны, соответствующие Вашим техническим требованиям, помогут специалисты компании MV&F

Примечание:
Давление начала открытия (изб.) составляет +10% давления настройки (от 0,1 до 1,0 бар)
Давления закрытия (изб.) составляет -10% давления настройки (от 0,3 до 3,0 бар)
Стабильная работа поддерживается при потоках до 50% от пропускной способности клапана
Герметичность до 90% давления настройки, оцениваемая по протоколу API 527,соответствует стандартам BS 6759 раздел 3 1984, табл.9, 2
Материалы соответствуют требованиям BAM (Германия) при работе с кислородом

Клапаны серии 93625

Мин. изб. давление: 0,30 бар (4.35 psi g.)

Макс. изб. давление: 20,00 бар (290.00 psi g.)

Диапазон температур: От -196 °C до 250°C
(в зависимости отматериала уплотнения)

Проходное сечение: 491,00 мм²
(диаметр входного
отверстия - 25 мм)

Входное соединение(я)(inch): 2”
Тип резьбы: BSP

Выходное соединение(я)(inch): 1 1/2”
Тип резьбы: BSP

Скорость потока: От 66,00 до 1650,6 норм. л/сек

Материалы: Нержавеющая сталь и латунь

Сертификат испытаний: Прилагается бесплатно


Описание изделия:
Нормально-закрытый сбросной предохранительный клапан с уплотнением «металл по металлу»
Номинальный диаметр 25 мм.

Скорость потока:
Скорость потока, рассчитанная при 15°C и давлении 1013 мбар, приводится только для ознакомления. Подобрать клапаны, соответствующие Вашим техническим требованиям, помогут специалисты компании MV&F

Примечание:
Давление начала открытия (изб.) составляет +10% давления настройки (от 0,1 до 1,0 бар)
Давления закрытия (изб.) составляет -10% давления настройки (от 0,3 до 3,0 бар)
Стабильная работа поддерживается при потоках до 50% от пропускной способности клапана
Герметичность до 90% давления настройки, оцениваемая по протоколу API 527,соответствует стандартам BS 6759 раздел 3 1984, табл.9, 2
Материалы соответствуют требованиям BAM (Германия) при работе с кислородом

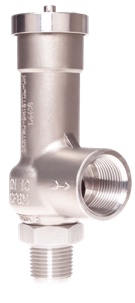

Клапаны серии 34610 / 35610

Мин. изб. давление: 0,83 бар (12.04 psi g.)

Макс. изб. давление: 30,76 бар (446.02 psi g.)

Диапазон температур: От -196 °C до 50 °C

Проходное сечение: 70,85 мм²
(диаметр входного
отверстия – 9,5)

Входное соединение(я)(inch): 3/8” до 3/4”
Тип резьбы: BSP, BSPT, NPT

Выходное соединение(я)(inch): 3/4”
Тип резьбы: BSP, NPT

Скорость потока: 15.00 – 332.00 норм. л/сек

Материалы: Нержавеющая сталь;
Нержавеющая сталь+бронза

Материалы уплотнения: P.T.F.E
Сертификат испытаний: Прилагается бесплатно


Описание изделия:
Нормально-закрытый сбросной предохранительный клапан
Номинальный диаметр 10 мм.

Скорость потока:
Скорость потока, рассчитанная при 15°C и давлении 1013 мбар, приводится только для ознакомления. Подобрать клапаны, соответствующие Вашим техническим требованиям, помогут специалисты компании MV&F

Примечание:
Максимальное избыточное давление не должно превышать давления настройки больше чем на 10 %
Стабильная работа поддерживается при потоках до 50% от пропускной способности клапана
Давление открытия (изб.) составляет +10% давления настройки (от 0,1 до 1,55 бар)
Давления закрытия (изб.) составляет -10% давления настройки (минимум 0,3 бар)
Материалы соответствуют требованиям BAM (Германия) при работе с кислородом

Переключающие клапаны Seetru

Переключающие клапаны (иногда их называют трехходовыми клапанами или селекторами) позволяют переключать поток с одного клапана на другой. Обычно используется, когда остановка оборудования по техническим или коммерческим причинам нежелательна. Переключение с одного параллельного предохранительного клапана на другой происходит без прерывания процесса и позволяет обслуживать клапаны по очереди. В сочетании с предохранительными клапанами Seetru переключающее устройство представляет наилучшее решение для безопасной и эффективной работы. Продукция Seetru широко признана во всем мире.

Переключающие клапаны Seetru - это:
  • Запатентованная конструкция
  • Работают без смазки
  • Возможно применение с разрывными мембранами
  • Блокируемая рукоятка (может быть поставлена с замком)
  • Конструкция предусматривает легкий доступ при обслуживании
  • Возможно обезжиривание для работы с кислородом
  • Невозможность отключения обоих клапанов одновременно
  • Регулируемое уплотнение шпинделя
  • Прочная конструкция
  • Компактность и легкость в использовании
  • Утечки по седлу в соответствии с EV 12266-1 норма A
  • Конструкция отвечает требованиям BS EN 378
  • Для устройства COV10 с предохранительными клапанами Seetru диаметром 10.0 мм и COV30 с клапанами диаметром 18 мм перепады давления соответствуют стандарту BS EN 13136
  • Запираемые выходные горловины для безопасного удаления предохранительных клапанов
  • Возможна поставка с широким набором фитингов и адаптеров
  • Конструкция оптимизирована методами вычислительной гидродинамики

Клапаны серии COV10

Соединения с системой: ½” до 1” BSP, BSPT & NPT

Клапанные соединения: ½” NPT or 3/4” BSP (с адаптерами или без)

Расчетная максимальная
пропускная способность Kv:

10

Материалы конструкции: Нержавеющая сталь

Материалы седла: Углепластик (P.T.F.E,
содержащий 25% карбона)

Температурный интервал: От -196°C до +200°C

Максимальное расчетное давление (изб.):

75 бар
Размер отверстия предохранительного клапана: до 10 мм(полноподъёмный механизм)

Максимальное давление настройки клапана (изб):

75 бар

Опции: Обезжиривание для работы с кислородом

Клапаны серии COV30

Соединения с системой: от ½” до 1” BSP, BSPT & NPT

Клапанные соединения: ¾” - 1” BSP, BSPT, NPT
(с адаптерами или без)
от CL150 до CL600
или от PN16 до PN100

Расчетная максимальная
пропускная способность Kv:

30

Материалы конструкции: Нержавеющая сталь
(CF8M/316/1.44001)

Материалы седла: Углепластик (P.T.F.E,
содержащий 25% карбона)

Температурный интервал: От -196°C до +200°C

Максимальное расчетное давление (изб.): соответствует
CL600 или PN100

Размер отверстия предохранительного клапана: до 18 мм
(полноподъёмный механизм)

Максимальное давление настройки клапана (изб):

100 бар

Опции: Обезжиривание для работы с кислородом
