Переключающие клапаны RegO серии DV4108
|
|
Применение:
Переключающие устройства серии DV4108 – простое решение для отключения сбросного предохранительного клапана в процессе испытаний, а также замены клапанов и разрывных дисков. Использование устройств DV4108 не требует опорожнения емкости и гарантирует, что в процессе испытаний или обслуживания оборудования один вход будет работать. Перепускной клапан выполнен из нержавеющей стали, поэтому он идеально подходит для работы с кислородом, азотом, криптоном, двуокисью углерода, оксидом азота, закисью азота, окисью углерода, метаном, этаном, этиленом, аргоном и СПГ.
Характеристики:
- Высокие скорости потока при работе со сбросными предохранительными клапанами RegO серий AR и PRV и других производителей
- Значительное расстояние между выходными патрубками позволяет легко устанавливать или заменять разрывные мембраны, а также предохранительные клапаны серий AR и PRV и других производителей
- Легкое и компактное изделие
- Уникальная конструкция упругого седла из Dyneon™ TFM 1600 обеспечивает герметичность и бесперебойную работу при криогенных температурах
- Kold-Seal - особая, зарекомендовавшая себя технология, устойчивое к динамической нагрузке уплотнение из ПТФЭ в сочетании с волновыми пружинами и дополнительной защитой от внутренних и внешних утечек (соответствие британскому стандарту EN 1626:2008)
- Качественная маркировка, мощный рычаг и стопорный штифт обеспечивают надежную проверку герметичности
- Доступны различные варианты и конфигурации соединений
- Для удобства монтажа прилагается специальный держатель
- Предназначены для работы с СПГ, а также с другими инертными газами, с кислородом, включая сжиженные
- Температурный интервал: -196°C - +65°C
- Рабочее давление 50 бар (720 psi) при низких температурах
- Стопроцентное тестирование изделий производителем. Каждый клапан поставляется в индивидуальном пакете и коробке, что гарантирует заводское качество изделия до начала установки
- Изделия очищены и упакованы для работы с кислородом в соответствии со стандартом CGA G-4.1
Материалы:
| Корпус ............................................................. | Нержавеющая сталь 316, соответствие стандарту ASTM A351-CF-8M (DIN 1.4408) |
| Затворный шар ............................................ | Нержавеющая сталь 316L, соответствие стандарту ASTM A276 (DIN 1.4006) |
Седло ............................................................... |
Dyneon TFM 1600 |
Торцевые крышки ........................................................... |
Нержавеющая сталь 304, соответствие стандарту ASTM A743 (DIN 1.4027) |
Волновые пружины .................................... |
Нержавеющая сталь 304, соответствие стандарту ASTM A313 (DIN 1.4544) |
| Волновые пружинные шайбы ............................................................. | Нержавеющая сталь 304, соответствие стандарту ASTM A182 (DIN 1.5415) |
Уплотнение ................................................... |
ПТФЭ (PTFE), устойчивый к динамическому нагружению |
Шток ................................................................ |
Нержавеющая сталь 316L, соответствие стандарту ASTM A276 (DIN 1.4006) |
| Рычаг .............................................................. | Нержавеющая сталь 304, соответствие стандарту ASTM A182 (DIN 1.5415) |
| Держатель ..................................................... | Нержавеющая сталь 304, соответствие стандарту ASTM A182 (DIN 1.5415) |
Информация для заказа:

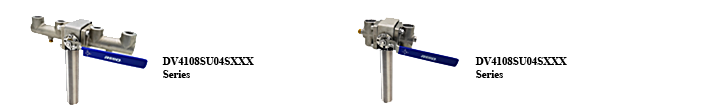

| Заказной код | Вход дюймы (мм) | Выход дюймы (мм) | Тип выходного соединения | Ориентация выходных патрубков | Разгрузочный порт (дренаж) | A дюймы (мм) | B дюймы (мм) | C дюймы (мм) | D дюймы (мм) | E дюймы (мм) | Расположение открытых портов | Cv (Kv) |
| DV4108SU04 | 1 (DN25) | 1/2 (DN15) | Резьба NPTF | 4 порта, все со стороны, противоположной входу | 1/4” NPTF, со стороны входного патрубка | 7.29 (185) | 6.42 (163) | 2.98 (76) | 3.34 (85) | 5.90 (150) | одностороннее | 12.0 (10.4) |
| двухстороннее | 21.7 (18.8) | |||||||||||
| DV4108SU06 | 3/4 (DN20) | одностороннее | 13.3 (11.5) | |||||||||
| двухстороннее | 22.5 (19.5) | |||||||||||
| DV4108SU08 | 1 (DN25) | одностороннее | 16.0 (13.8) | |||||||||
| двухстороннее | 25.3 (21.9) | |||||||||||
| DV4108SM04 | 1/2 (DN15) | 1 порт вверху, 1 порт внизу с каждой стороны | 1/4” NPTF, под углом 90 градусов к входному патрубку | 3.72 (95) | 3.2 (80) | 4.45 (113) | одностороннее | 11.0 (9.5) | ||||
| двухстороннее | 20.0 (17.3) | |||||||||||
| DV4108SM06 | 3/4 (DN20) | одностороннее | 12.7 (11.0) | |||||||||
| двухстороннее | 21.6 (18.7) | |||||||||||
| DV4108SM08 | 1 (DN25) | одностороннее | 14.1 (12.2) | |||||||||
| двухстороннее | 23.2 (20.1) |
| Заказной код | Вход дюймы (мм) | Выход дюймы (мм) | Тип выходного соединения | Ориентация выходных патрубков | Клапанное соединение | Входное отверстие | Размеры | Труба | Длина |
| DV4108SU04SXXX | 1 (DN25) | 1/2 (DN15) | Сварка внахлёст и сварка встык | 4 порта, все со стороны, противоположной входу | 1/4” NPTF, со стороны входного патрубка | S = Сварка внахлёст B= сварка встык | 4=1/2"6=3/4"8=1" | A=SCH10 B=SCH40 C=SCH80 | A="3" B="4" C="5" D="6" E="7" F="8" G="9" H="10" |
| DV4108SU06XXX | 3/4 (DN20) | ||||||||
| DV4108SU08XXX | 1 (DN25) | ||||||||
| DV4108SM04XXX | 1/2 (DN215) | 1 порт вверху, 1 порт внизу с каждой стороны | 1/4” NPTF,под углом 90 градусов к входному патрубку | ||||||
| DV4108SM06XXX | 3/4 (DN20) | ||||||||
| DV4108SM08XXX | 1 (DN25) |
Предохранительное перепускное трехходовое устройство из нержавеющей стали. Серия DV4108SD для сбросных предохранительных клапанов
Применение:
Перепускное устройство серии DV4108SD04 обеспечивает простое решение для отключения сбросного предохранительного клапана в процессе испытаний, а также для замены клапанов и разрывных мембран без откачивания содержимого сосуда, так как во время испытаний или обслуживания оборудования один вход остается рабочим. Этот перепускной клапан из нержавеющей стали идеально подходит для работы с кислородом, азотом, криптоном, двуокисью углерода, оксидом азота, закисью азота, окисью углерода, метаном, этаном, этиленом, аргоном и СПГ.
Для легкой установки сбросной линии газификатора устройство DV4108SD04 имеет входное отверстие в верхнем положении. Четыре выходных патрубка расположены внизу, за счет чего предотвращается попадание влаги в предохранительные клапаны и гарантируется их штатная эксплуатация.
Материалы:
| Корпус................................................................... | Нержавеющая сталь 316, соответствие стандарту ASTM A351-CF-8M (DIN 1.4408) |
| Затворный шар................................................... | Нержавеющая сталь 316L, соответствие стандарту ASTM A276 (DIN 1.4006) |
| Седло....................................................................... | Dyneon TFM 1600 |
| Торцевые крышки................................................. | Нержавеющая сталь 304, соответствие стандарту ASTM A743 (DIN 1.4027) |
| Волновые пружины.............................................. | Нержавеющая сталь 304, соответствие стандарту ASTM A313 (DIN 1.4544) |
| Волновые пружинные шайбы.......................... | Нержавеющая сталь 304, соответствие стандарту ASTM A182 (DIN 1.5415) |
| Уплотнение.............................................................. | ПТФЭ (PTFE) для динамических нагрузок |
| Шток........................................................................... | Нержавеющая сталь 316L, соответствие стандарту ASTM A276 (DIN 1.4006) |
| Рычаг.......................................................................... | Нержавеющая сталь 304, соответствие стандарту ASTM A182 (DIN 1.5415) |
| Скоба.......................................................................... | Нержавеющая сталь 304, соответствие стандарту ASTM A182 (DIN 1.5415) |
Информация для заказа:
| Заказной код | Вход дюймы (мм) | Выход дюймы (мм) | Тип выходного соединения | Ориентация выходных патрубков | Ориентация клапанного соединения | A дюймы (мм) | B дюймы (мм) | C дюймы (мм) | D дюймы (мм) | E дюймы (мм) | Расположение открытых портов | Cv (Kv) |
| DV4108SD04 | 1” (DN25) | ½”(DN15) | Резьба NPTF | 4 порта, все со стороны, противоположной входу | 1/4” NPTF, со стороны входа | 7.29” (185) | 6.42” (163) | 2.98” (76) | 3.34” (85) | 5.90” (150) | одностороннее двухстороннее | 12.0 (10.4) 21.7 (18.8) |
| DV4108SD06 | ¾” (DN20) | одностороннее двухстороннее | 13.3 (11.5) 22.5 (19.5) | |||||||||
| DV4108SD08 | 1”(DN25) | одностороннее двухстороннее | 16.0 (13.8) 25.3 (21.9) |
Возможны другие варианты расположения портов. Если появились вопросы, обращайтесь к менеджерам.
