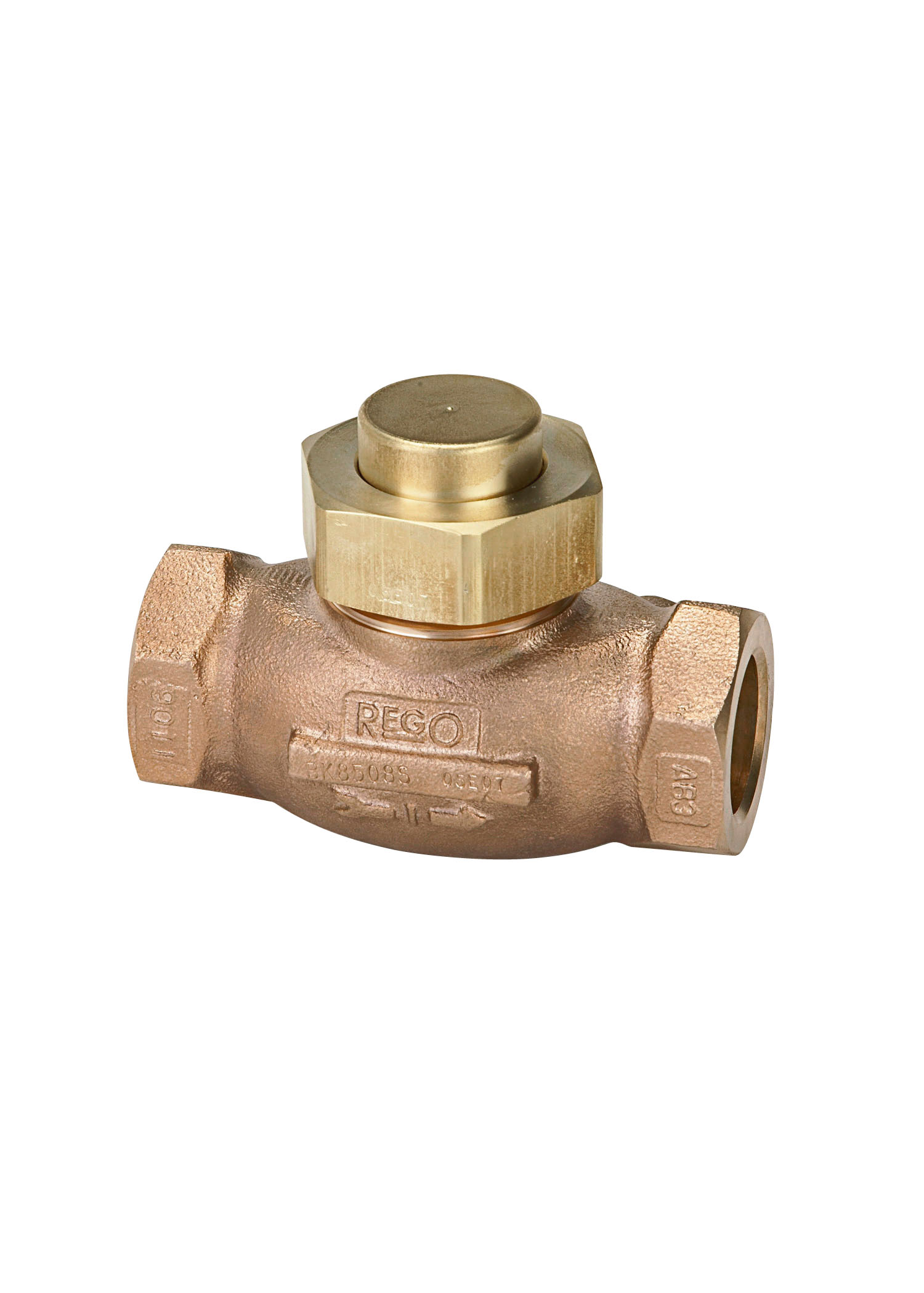

Обратные клапаны серия 8500
Применение
Клапаны серии 8500 предназначены для использования в качестве контрольного клапана на больших криогенных наливных станциях и криогенных трубопроводах.Характеристики
• Сменные диски седел Kel-F.• Самоцентрующийся колпачок удерживает плунжер на месте.
• Каждый клапан очищен и упакован для работы с жидким кислородом согласно стандарту CGA G-4.1.
• 100% прохождение заводских испытаний
• Диапазон рабочих температур составляет от -320°F до +165°F.
• Максимальное манометрическое рабочее давление 600 фунтов на кв. дюйм CWP.
• Давление открытия 2 фута на кв. дюйм.
Материалы
• Корпус - Бронза• Колпачок - Латунь или бронза
• Плунжер - Латунь
• Седло - CTFE
| Номер по каталогу | Входное / выходное соединение A | Размер B | Размер C | Коэффициент пропускной способности |
| BK8508S | 1.128''-1.130'' | 2 1/4'' | 4 15/16'' | 10 |
| BK8508T | 1'' охватывающая NPT | 2 1/4'' | 4 15/16'' | 10 |
| BK8512S | 1.629''-1.631'' | 3 1/4'' | 5 3/16'' | 27 |
| BK8512T | 1 1/2'' охватывающая NPT | 3 1/4'' | 5 3/16'' | 27 |
