С сильфонным уплотнением (для гелия и водорода)
Криогенные клапаны для жидкого водорода
Скачать версию в pdf
| Размер |
Модель |
Коэффициент пропускной способности Сv |
Теплоприток, Вт |
Вес, Кг |
| 1,2" |
0500 |
6,6 |
1,88 |
1,2 |
| 1" |
1000 |
14 |
2,70 |
1,5 |
| 11/2" |
1500 |
34 |
2,93 |
2,7 |
| 2" |
2000 |
50 |
4,19 |
4,1 |
| 3" |
3000 |
139 |
18,63 |
14,6 |
| 4" |
4000 |
250 |
23,09 |
21,1 |
Рабочее давление:
| Сильфонное уплотнение |
Pmax - 2,07МПа |
| Сальниковое уплотнение |
Pmax - 4,14 МПа |
Клапаны ACME модели CV, конструкция которых разработана и запатентована лидером производствакриогенных клапанов в Северной Америке, по производительности и надежности превышают самые высокие требования отраслевых стандартов, что доказано их применением ведущими мировыми компаниями в промышленности, а также при производстве и использовании систем медицинского назначения.

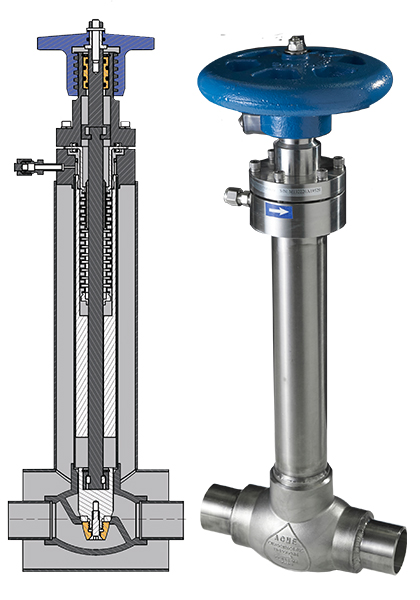

Модель ACME CV базируется на конструкции обычного вентиля, дополненной рядом уникальных решений, способствующих уменьшению теплопритока и увеличению долговечности изделия. По размерам эта модель не отличается от обычных клапанов, что делает ее идеальным решением при переоборудовании уже существующих конструкций и оптимальным выбором для вновь создаваемых установок.
Надежность литых клапанов АСМЕ модели CV доказана их многолетней эксплуатацией в самых экстремальных условиях. Эта модель остается наилучшим выбором для криогенной техники, включая трубопроводные установки с экранно-вакуумной изоляцией, криогенные полуприцепы и стационарные емкости хранения, термоконтейнеры, а также насосные системы. Эти клапаны предназначены для работы с СПГ, жидким азотом, аргоном, кислородом, водородом и гелием.
Заказной код
Опции:

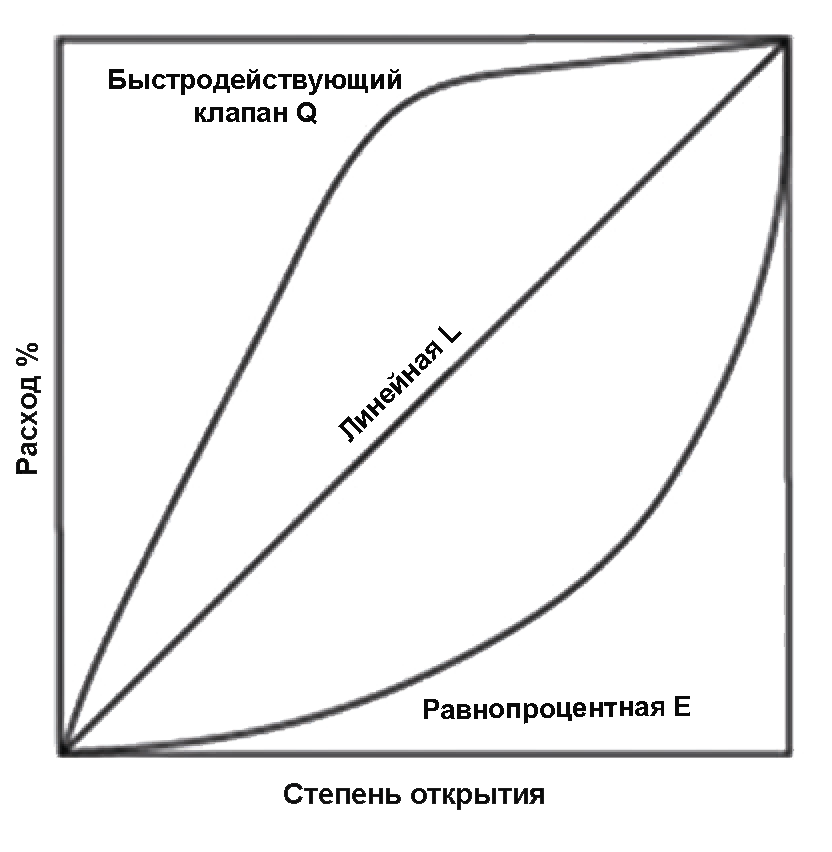

| Пропускная характеристика клапана |
Быстродействующий клапан (Q) Линейная (L) Равнопроцентная (E) |
| Стандартный пневматческий пружинный и мембранный |
Доступны позиционеры, маховики, концевые выключатели, соленоиды и другие аксессуары |
| Торцевые
соединения |
Трубные заглушки P (“pipe stubs”)
и Т (“tube stubs”), муфты SP и ST |
| Суперизолирующий
вакуумный кожух |
Экранно-вакуумная изоляци в сварном кожухе из нержавеющей
стали марки 304 |
Запасные части:
- Комплект быстроизнашиваемых деталей
- Полные комплекты управляющих механизмов
- Комплект переходников для переоборудования
- Руководство по преобразованиюручного управления в пневматическое
