Азотная ловушка криогенная

Ловушка предназначена для улавливания (вымораживания) паров веществ с температурой кипения выше 77°К (-196°С) на её охлаждённых стенках. Таким образом, вакуумируемый объём защищается от паров масла из насоса, из объёма удаляется влага. Азотная ловушка позволяет достичь высокого уровня остаточного давления 10^-8 - 10^-10 Па. Ловушку рекомендуется устанавливать с масс-спектрометрическим гелиевым течеискателем - за счёт этого уменьшается фоновый сигнал прибора.

Компания ООО «МВиФ» производит азотные ловушки по отработанной технологии со следующими уникальными конструктивными преимуществами:

• В качестве холодного сердечника используется профиль, состоящий из цилиндрической полости для азота и восьми рёбер.
• Ловушка имеет интегрированный азотный бачок с экранно-вакуумной изоляцией.
• Бачок и сердечник закрыты отражающим экраном из нержавеющей стали, который препятствует лучистому теплопереносу со стороны стенок корпуса и значительно уменьшает расход азота.
• Бачок и сердечник подвешены через заливную горловину, которая выполнена в виде коаксиальной трубы с протяжённым тепловым мостиком.
• Корпус выполняется из нержавеющей стали с полнопроходными фланцами ISO100.

За счёт уникальных особенностей, азотная ловушка производства ООО «МВиФ» имеет рекордное соотношение охлаждённой площади к занимаемому объёму, минимальные потери азота за счёт внешних теплопритоков со стороны корпуса.

Сердечник ловушки с развитой холодной поверхностью, интегрированный азотный бочок, экран из нержавеющей стали, коаксиальная заливная горловина, фланцевая крышка ISO100, эффективная холодная площадь 1400 см2

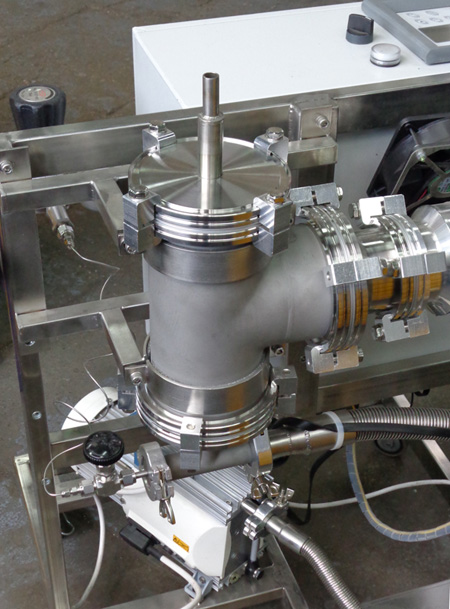

Азотная ловушка с внутренним бачком из нержавеющей стали (эффективная площадь 520 см2) в составе вакуумного поста, оборудованного гелиевым течеискателем

Азотная криогенная ловушка
